• 高い断熱性と耐摩耗性を有しつつ、
       優れたじん性を発揮

    高硬度加工においても
       チッピングを抑制し、
       工具の長寿命化を実現

加工事例

高硬度鋼加工において、優れた耐久性を発揮

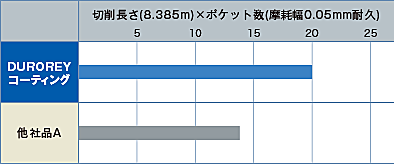

  • SKH51(65HRC)の加工

    使用工具 超硬2刃ボール R5
    被削材質 SKH51(65HRC)
    切削方法 ポケット加工
    切削速度 125m/min(4,000min-1)
    送り速度 2,000mm/min(0.125mm/t)
    切込深さ ap=0.3mm Pf=1.2mm
    切削油剤 エアブロー
    使用機械 横形マシニングセンタ
    (HSK63)

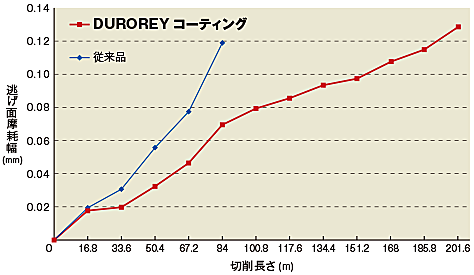

  • SKD11(60HRC)の加工

    使用工具 超硬6刃スクエア φ10
    被削材質 SKD11(60HRC)
    切削方法 側面加工
    切削速度 150m/min(4,800min-1)
    送り速度 2,000mm/min(0.069mm/t)
    切込深さ ap=10mm ae=0.1mm
    切削油剤 エアブロー

84m加工後の損傷状態

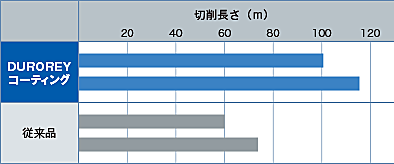

  • HPM38(53HRC)の加工

    使用工具 超硬2刃ボール R1
    被削材質 HPM38(53HRC)
    切削方法 ポケット加工
    切削速度 200m/min(32,000min-1)
    送り速度 3,550mm/min(0.055mm/t)
    切込深さ ap=0.05mm Pf=0.05mm
    切削油剤 エアブロー

10ポケット加工後の損傷状態
