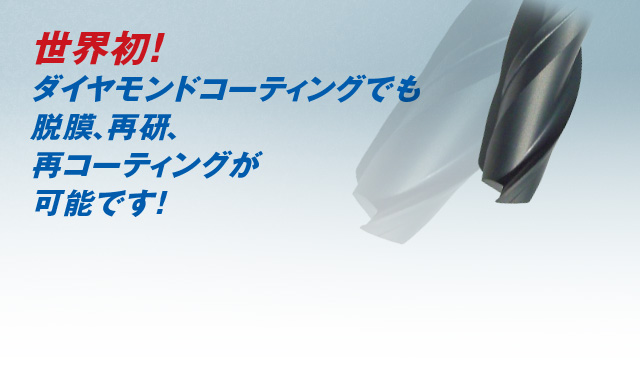

究極のダイヤモンドコーディング

ダイヤモンド史上初の、耐熱性700℃

超微結晶構造のため、表面がスムース


  • 耐熱性

    酸化雰囲気下加熱(750℃)

    ※大気中で高温に加熱し、酸化する状態を確認した試験

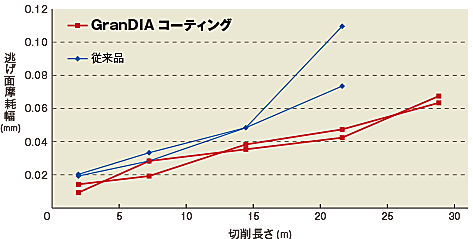

  • 耐摩耗性比較


被膜特性

OCS名称 硬度(GPa) 摩擦係数 酸化開始
温度(℃)
耐熱性 面粗さ 耐摩耗性 通電性 脱膜可否
(超硬)
GranDIA 100 0.2 700 ◎ ◎ ◎ ○ ○
DIA 100 0.2 600 ○ ◎ ◎ × ○
DG 100 0.2 600 ○ ○ ◎ × ○

用途

OCS名称 銅合金 アルミ合金 グラファイト CLRP
GranDIA ○ ◎ ◎ ◎
DIA ○ ◎ ◎ ◎
DG ◎

加工事例

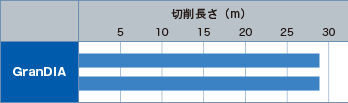

  • CFRP(炭素繊維強化樹脂)の加工

    使用工具 超硬ルーター φ9.525
    切削方法 側面加工
    切削速度 295.3m/min(987.6min-1)
    送り速度 700mm/min(0.0006mm/rev)
    切込深さ ap=5mm ae=1mm
    切削油剤 ドライ

加工後の損傷
