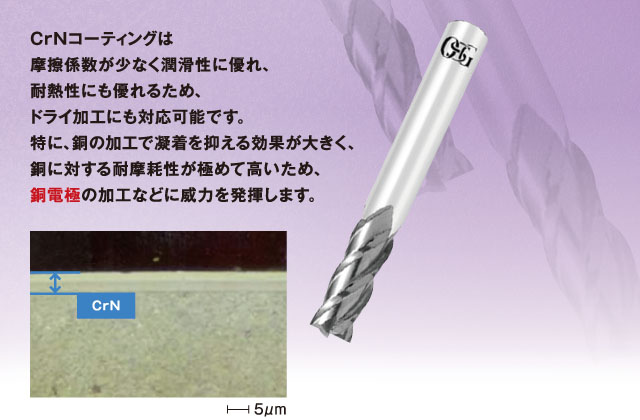

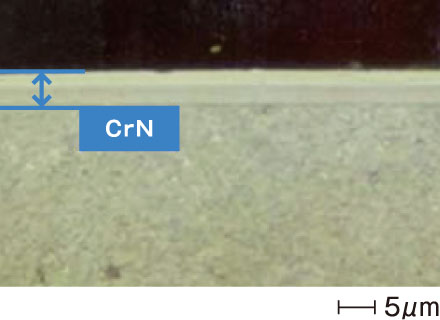

CrNコーティングは摩擦係数が少なく潤滑性に優れ、耐熱性にも優れるため、ドライ加工にも優れるため、ドライ加工にも対応可能です。

被膜特性

OCS名称 硬さ(GPa) 摩擦係数 酸化
開始温度		 耐熱性 付着力 面粗さ 耐摩擦性 脱膜可否
ハイス 超硬
CrN 25 0.25 700 ○ ◎ ◎ ○ ○ ×

用途

OCS名称 銅合金 ステンレス プラスチック
CrN ◎ ○ ○

加工事例

高速ドライ切削加工

CrNコーティングを施したCRN-EMSは、高速ドライ切削においても切れ刃摩耗の進行が遅く、
他社ノンコート品に比べ圧倒的な長寿命を実現することが確認できました。

スタブドリルの切削 加工条件

  • 使用工具 CRN-EMSCrNコーティング
    CrNコーティング4刃
    ショート形
    サイズ Ф10
    被削材質 銅C1100
    切削速度 切削速度200m/min(6,366min-1)
  • 送り速度 1,425mm/min(0.056mm/t)
    切込速さ aa=10mm ar=0.1mm
    切削油剤 エアブロー
    使用機械 立形マシニングセンタ

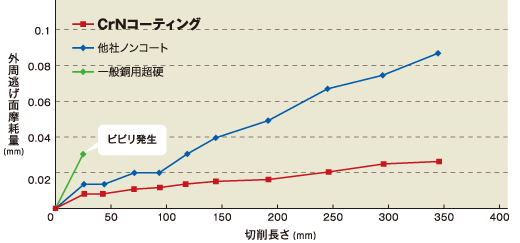

高速ドライ加工切削加工 加工結果

高速ドライ加工切削加工 加工結果比較表

湿式切削による耐久比較

CrNコーティングを施したCRN-EMSは、
湿式切削においてノンコート品の3倍以上の耐久を示しました。

スタブドリルの切削加工条件

  • 使用工具 CRN-EBDコーティング2刃
    ボールエンド形
    サイズ R5×10
    被削材質 銅C1100
    切削速度 150m/min（4,770min-1）
    切削方法 溝切削
  • 切込深さ aa=1mm Pf =2mm
    切込油剤 水溶性切削油（エマルション）
    使用機械 立形マシニングセンタ
    溝切削

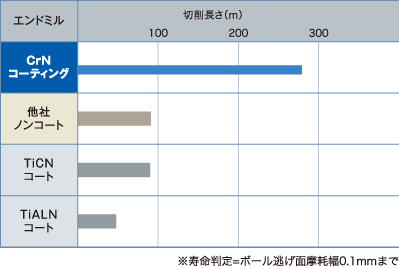

湿式切削による耐久比較 結果

湿式切削による耐久比較 結果
