HiPIMSによる優れた表面平滑性

被膜表面

  • 被膜表面 IchAda 被膜表面 従来品

    被膜色 被膜構造 硬さ(GPa) 酸化開始
    温度(℃)
    耐熱性 付着力 面粗さ 耐摩耗性 耐凝着性 じん性
    黒灰色 Cr系単層 39 1,100 ◎ ◎ ◎ ◎ ◎ ○

HiPIMSによる優れた表面平滑性

  • IchAda

    HiPIMSによる優れた表面平滑性 IchAda
  • 従来品

    HiPIMSによる優れた表面平滑性 従来品

加工事例

高い耐摩耗性と耐熱性に加え、優れた平滑性によって小径工具の長寿命化を実現

  • SUS304の小径ドリル加工

    使用工具 超硬フラットドリル φ0.2
    加工面 平面
    被削材質 SUS304
    切削速度 25m/min(38,788min-1)
    送り速度 58mm/min(0.0015mm/rev)
    穴深さ 0.4mm(止り)
    切削油剤 水溶性切削油剤
    使用機械 立形マシニングセンタ
    (HSK E25)

  • SUS304の小径ドリル加工

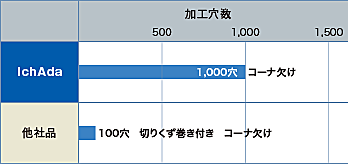

SUS304の小径ドリル加工 比較表

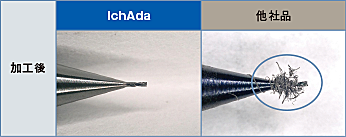

100穴加工後の比較

100穴加工後の比較
