耐溶着性の向上(低摩擦化)

ナノ構造の積層膜(耐摩耗と低摩擦の両立)

付着力の向上(超硬母材と被膜の付着力が向上)

加工事例

  • Inconel718(46HRC)の加工

    使用工具 超硬4刃ラジアス φ10×R2
    被削材質 Inconel718(46HRC)
    切削方法 側面加工
    切削速度 30m/min(955min-1)
    送り速度 80mm/min(0.042mm/t)
    切込深さ ap=10mm ae=0.2mm
    切込長さ 2.19m
    切削油剤 水溶性切削油剤

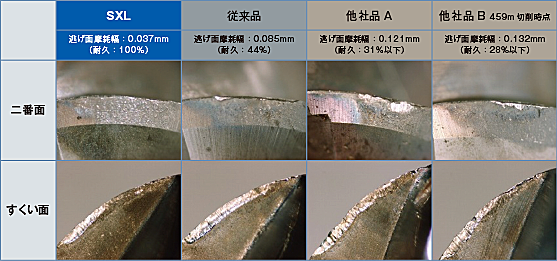

2.19m加工後の損傷状態



  • NAK80(40HRC)水溶性の加工

    使用工具 超硬2刃ボール R3×6
    寿命判定 逃げ面摩耗0.1mm
    または、損傷大
    被削材質 NAK80(40HRC)
    切削方法 直線 平面ピック加工
    切削速度 199.99m/min(10,610min-1)
    送り速度 2,546mm/min(0.12mm/t)

  • 切込深さ ap=0.6mm Pf=1.2mm
    切削油剤 水溶性切削油剤
    使用機械 横形マシニングセンタ
    突出し量 24mm

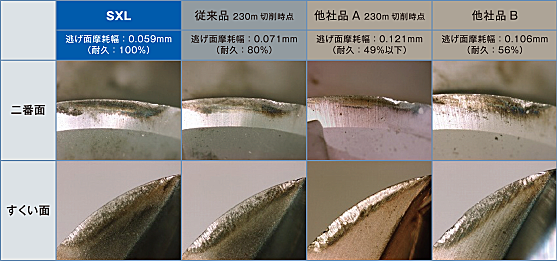

48面(689m)加工後の損耗状態



  • NAK80(40HRC)エアブローの加工

    使用工具 超硬2刃ボール R3×6
    寿命判定 逃げ面摩耗0.1mm
    または、損傷大
    被削材質 NAK80(40HRC)
    切削方法 直線 平面ピック加工
    切削速度 199.99m/min(10,610min-1)
    送り速度 2,546mm/min(0.12mm/t)

  • 切込深さ ap=0.6mm Pf=1.2mm
    切削油剤 エアブロー
    使用機械 横形マシニングセンタ
    突出し量 24mm

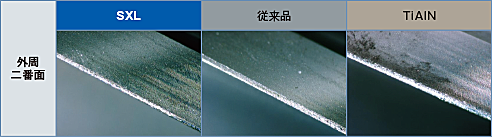

48面(689m)加工後の損耗状態
