摩耗形態が従来被膜と異なります!
炭素鋼、銅の切削において、
TiAlN と逃げ面の摩耗量が非常に小さく、優れた耐摩耗性!

S50C 84m加工後の刃先損耗写真


加工事例

ホブ:SCM420の加工①

使用工具 ホブ m6×PA20°PSP RH-1
切削油剤 水溶性切削油剤

TiNコート WXLコート 能率向上
荒引き 切削速度(m/min) 100 130 130%
送り(mm/rev) 2 2
仕上げ 切削速度(m/min) 200 250 125%
送り(mm/rev) 3.5 3.5

ホブ:SCM420の加工②

使用工具 ホブ m2.5×PA20°

108個加工後の摩耗状況

ドライでも湿式加工でも、耐久性3倍を実現!

  • エンドミル:ドライ加工

    使用工具 超硬ボールエンドミル R5×18
    被削材質 S50C
    切削速度 200m/min (6,366min-1)
    送り速度 1,604mm/min (0.126mm/t)
    切削方法 ポケット加工
    切込深さ ap=0.04mm Pf=0.05mm
    突出し量 4D
    切削油剤 エアブロー
    使用機械 立形マシニングセンタ

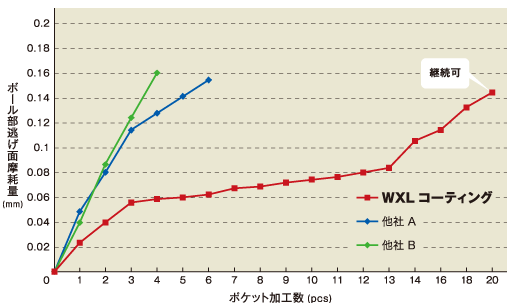

加工後の摩耗状態

WXLコーティング 他社A 他社B
20穴 6穴 4穴

エンドミル:湿式加工

使用工具 超硬ボールエンドミル R3×12
被削材質 S50C
切削速度 199.7m/min (10,600min-1)
送り速度 2,570mm/min (0.121mm/t)
切削方法 ピック加工
切込深さ ap=0.3mm Pf=0.6mm
切削油剤 水溶性切削油剤
(エマルジョン)
使用機械 立形マシニングセンタ

©オーエスジーコーティングサービス株式会社 All rights reserved.
